PDFCambiando frecuencias
PRESENTACIÓN: Se coloca un diapasón en el extremo de un hilo que se hace rotar en círculos. El sonido pulsante que se escucha es diferente de la nota pura que emite el diapasón cuando está en reposo relativo. La frecuencia del sonido emitida se hace más alta cuando se acerca al observador y más baja cuando se aleja de él.
- Doppler frequency shift of sound apparatus, Walter Schier, Phys. Teach. 49, 246 (2011)
- Noise Doppler-Shift Measurement of Airplane Speed, Ivan F. Costa and Alexandra Mocellin, Phys. Teach. 45, 356 (2007)
INTRODUCCIÓN: El efecto Doppler, llamado así por el austríaco Christian Andreas Doppler, es el aparente cambio de frecuencia de una onda producido por el movimiento relativo entre la fuente, el emisor y/o el medio. En la vida cotidiana observamos dicho efecto constantemente. Un claro ejemplo es cuando una ambulancia (con la sirena encendida) se acerca a nosotros, llega a nuestra altura y nos pasa.
OBJETIVO: Producir el efecto Doppler con una fuente de sonido constante que produce una onda armónica cuadrada.

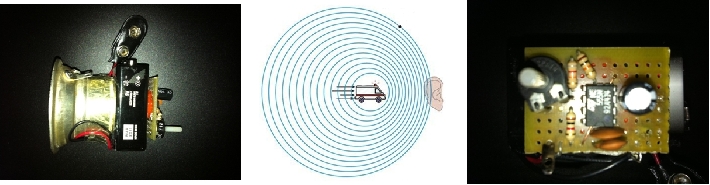

MATERIALES: altavoz, pila 9V, placa de circuitos, oscilador, 3 resistencias, condensador electrolítico, condensador cerámico, chip 555N, 1 brida, 1 cuerda.
MONTAJE: En la placa de circuitos montamos el oscilador, las resistencias el chip y los condensadores, los alimentamos con la pila y lo conectamos al altavoz, de esta forma obtenemos nuestra fuente de sonido. Para la experiencia ataremos la brida al aparato y a ella la cuerda.
EXPLICACIÓN: Las ondas de sonido se propagan en todas direcciones. Cuando la fuente emisora está estática las ondas se desplazan concéntricamente y éste llega sin cambios de tono a una persona que se encuentre cerca. Ahora bien, si la fuente se está desplazando, las ondas de sonido que despide por ejemplo nuestro pequeño invento, se “amontonan” en la dirección del movimiento. Esto hace que una persona ubicada digamos a unos 50 m adelante del móvil perciba mayor número de ondas por unidad de tiempo y esto se traduce como un sonido con tono agudo, pero también ocurre a la inversa, cuando el móvil se aleja, las ondas que van quedando atrás en dirección a la persona se separan más unas de otras, es decir llegan menos ondas por unidad de tiempo lo cual se traduce como un sonido grave. Nosotros haremos girar nuestra fuente de sonido para esta experiencia.
CONCEPTOS: efecto Doppler, onda armónica cuadrada, frecuencia, tono.
MÁS INFORMACIÓN:
TEXTOS:
- Tipler P.A. Física. Barcelona: Reverté, 2010.
- De Juana J.M., Física General, Pearson, 2009.
- Serway R.A y J.W.Jewett. Física, Thomson-Paraninfo, 2010.
- R. Ehrlich, Turning the World Inside Out and 174 Other Simple Physics Demonstrations, Princeton University Press, 1997.
ALUMNADO 2010-2011: Marcos González, Andrea Gómez, Atanasio Gerassis.
ENLACE pdf ALUMNADO:
