PDFFusible en acción
PRESENTACIÓN: El paso de portadores de carga desde una zona de alto potencial a una zona de bajo potencial libera energía produciendo un calentamiento de los elementos de un circuito. Este efecto puede llegar a ser peligroso.
- The Fuse-Wires-in-Parallel Problem, William Layton, Phys. Teach. 51, 38 (2013)
- Cascading failure in holiday lights, Aaron Schuetz, Phys. Teach. 51, 186 (2013)
INTRODUCCIÓN: Un fusible es considerado como una de las mejores protecciones para los circuitos por la rapidez de operación, alta capacidad de interrupción y comportamiento limitador al paso de corriente. En el pasado, era muy común que cuando se producía un cortocircuito provocara incendios, daños en instalaciones o equipos eléctricos. Para solventar esta falta de un dispositivo protector de la instalación, Thomas Alva Edison inventó hacia 1880 el primer fusible eléctrico.
OBJETIVO: Demostrar el comportamiento de un fusible ante una carga mayor a la soportada.

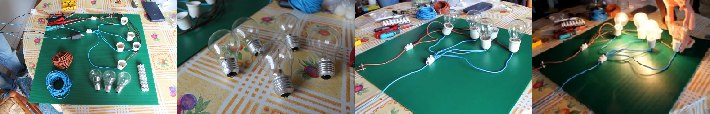

MATERIALES: fusible de 0,5 A 125V, cable flexible (fase y neutro), portalámparas, bombillas de 60 W, enchufe macho, fichas de unión.
MONTAJE: Conectamos, mediante cables flexibles y utilizando las fichas de unión, los cuatro portalámparas en paralelo al fusible y lo conectamos a la red eléctrica. A continuación pondremos las bombillas en su portalámparas una a una hasta que la intensidad sea lo suficiente grande para que el fusible se funda.
EXPLICACIÓN: Un fusible es un dispositivo constituido en este caso, por un hilo de plomo (material de bajo punto de fusión y resistividad). Cuando se produce un cortocircuito ( existe diferencia de potencial o tensión en los bornes y sin impedancia eléctrica) la intensidad tiende a infinito, con lo que peligran los dispositivos conectados debido al calor generado por dicha intensidad a causa del Efecto Joule.
I = V / Z ( si Z=0, I = ∞)
Para evitarlo se coloca un fusible al principio de la instalación (soportando una I≤0,92 A) Al colocar las bombillas en paralelo incrementamos la intensidad de corriente hasta que llega a una intensidad mayor que la soportada por el fusible. En ese momento, por efecto Joule el fusible se funde/ rompe interrumpiendo el paso de la corriente para que el resto del circuito no sufra daño alguno.
CONCEPTOS: carga, intensidad de corriente, punto de fusión (ruptura), resistividad, efecto Joule, ley de Ohm.
MÁS INFORMACIÓN:
- WIKIPEDIA
- WAKE FOREST UNIVERSITY
- BERKELEY UNIVERSITY
- WASHINGTON STATE UNIVERSITY
- PROFESORMOLINA
- UNIVERSIDAD POLITECNICA DE VALENCIA
- PhET
TEXTOS:
- Fowler R.J., Electricidad: principios y aplicaciones, Reverté, 1992.
- Onsalo F., Electrotecnia: ciclos formativos, Donostiarra, 1999.
- Fink D.G., Wayne Beaty H., Carroll J.M., Manual práctico de electricidad para ingenieros, Reverté, 1984.
ALUMNADO 2012 2013: Iván Díaz, Alejandro Espiño, Víctor Lago, Alba Souto.
